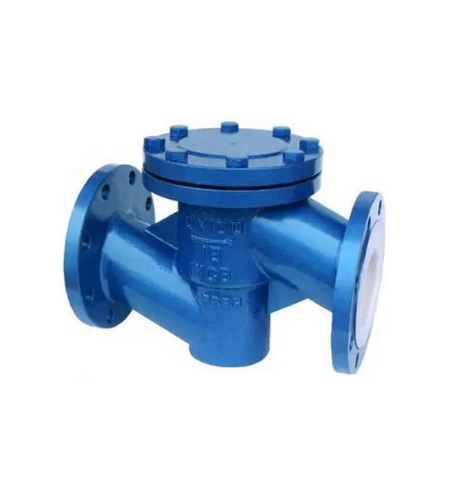

良工襯氟止回閥H41F46概述：
襯氟止回閥適用于各種濃度的王水、硫酸、鹽酸和各種有機酸、強酸、強氧化劑在——50℃至150℃的溫度下工作。聚全氟乙丙烯還適用于各種濃度的強堿性有機溶劑及其它腐蝕性氣體和液體介質的管道上使用。襯氟止回閥的閥瓣呈圓盤狀，繞閥座通道的旋轉軸線旋轉。由于閥內通道呈流線型，運動阻力比上升式蝶式止回閥小。適用于流量小、流量變化不頻繁的大口徑場合。
良工襯氟止回閥H41F46技術規范：
技術規范 | |
設計標準 | GB/T 12235 |
結構長度 | GB/T 12221 |
法蘭標準 | JB/T 79.1-1994 |
GB/T 9113.1-2000 | |
檢驗試驗 | GB/T 13927-92 |

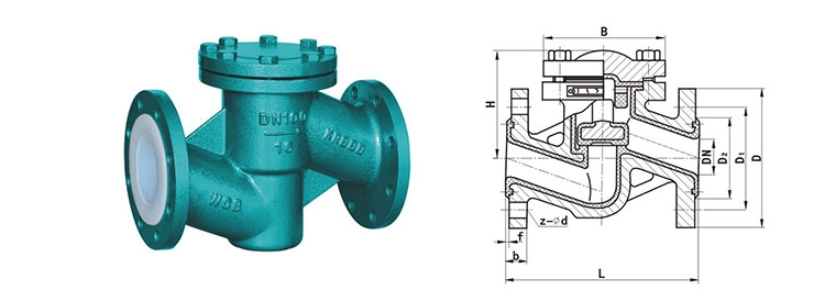

良工襯氟止回閥H41F46結構圖：
良工襯氟止回閥H41F46外形鏈接尺寸：
公稱通徑 | PN1.6(MPa)主要外形尺寸和連接尺寸( mm ) | 重量 | ||||||||
DN | L | D | D1 | D2 | f | b | Z-φd | B | H | Kg |
15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-φ14 | 95 | 55 | 6 |
20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-φ14 | 105 | 58 | 7 |
25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-φ14 | 115 | 60 | 8 |
32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-φ18 | 140 | 75 | 11 |
40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-φ18 | 150 | 82 | 15 |
50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 165 | 95 | 18 |
65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-φ18 | 190 | 105 | 25 |
80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-φ18 | 200 | 120 | 35 |
100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-φ18 | 225 | 135 | 46 |
125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-φ18 | 260 | 158 | 65 |
150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-φ23 | 300 | 180 | 92 |
200 | 600 | 335 | 295 | 260 | 5 | 32 | 12-φ23 | 360 | 215 | 152 |
250 | 730 | 405 | 355 | 319 | 5 | 36 | 12-φ26 | 450 | 240 | 230 |
300 | 850 | 460 | 410 | 370 | 6 | 40 | 12-φ26 | 500 | 300 | 330 |
