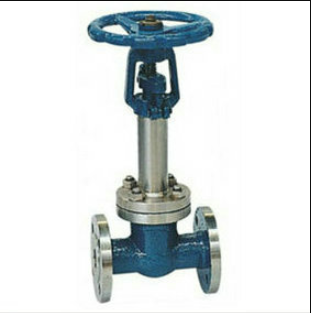

良工低溫閘閥概述：
低溫閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質
良工低溫閘閥特點:
1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔。
2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封。
3、根據工作溫度合理選用填料，墊片等零件的材料。
4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標。
5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要。
良工低溫閘閥性能參數：
型號 | DZ40Y-16 | DZ40Y-25 | |
工作壓力（MPa） | 1.6 | 2.5 | |
適用溫度（℃） | LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196 | ||
材料 | 閥體、閘板、閥蓋、支架 | LC3、LCB、LCC、1Cr18Ni9Ti | |
填料 | 浸四氟乙烯石棉繩 | ||
手輪 | QT450-10 | ||
閥桿螺母 | ZCuA110Fe3 | ||
閥桿 | 1Cr18Ni9Ti | ||
墊片 | 低溫石棉 | ||
良工低溫閘閥外形鏈接尺寸：
公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
L | D | D1 | D2 | b | Z-d | H | D0 | |
DZ40Y-16L | ||||||||
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 320 | 140 |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 350 | 160 |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 385 | 180 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 420 | 200 |
50 | 250 | 160 | 125 | 100 | 16 | 4-18 | 540 | 240 |
65 | 270 | 180 | 145 | 120 | 18 | 4-18 | 610 | 240 |
80 | 280 | 195 | 160 | 135 | 20 | 8-18 | 690 | 280 |
100 | 300 | 215 | 180 | 155 | 20 | 8-18 | 780 | 300 |
125 | 325 | 245 | 210 | 185 | 22 | 8-18 | 930 | 320 |
150 | 350 | 280 | 240 | 210 | 24 | 8-23 | 980 | 360 |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 1180 | 400 |
250 | 450 | 405 | 355 | 320 | 30 | 12-25 | 1390 | 450 |
300 | 500 | 460 | 410 | 375 | 30 | 12-25 | 1620 | 560 |
350 | 550 | 520 | 470 | 425 | 34 | 16-25 | 1810 | 640 |
400 | 600 | 580 | 525 | 485 | 36 | 16-30 | 1970 | 640 |
