良工閥門對夾式止回閥概述：
對夾式止回閥安裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依托介質壓力敞開和封閉的主動閥門。對夾式止回閥適用于公稱壓力 PN1.0MPa~42.0MPa、Class150~25000、公稱通徑 DN15~1200mm、NPS1/2~48、工作溫度 -196~540℃ 的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿酸等多種介質。
良工對夾式止回閥結構圖：

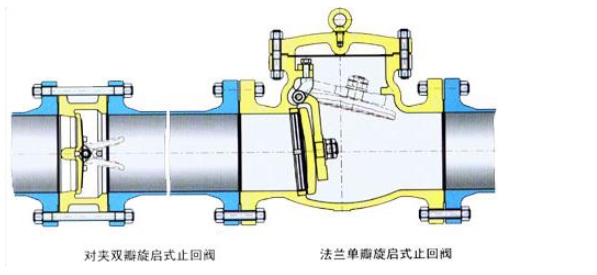

良工對夾式止回安裝示意圖：
良工對夾式止回閥的標準與規范：
1、設計與制造：API594、API6D、JB/T8937
2、結構長度：API594、API6D、DIN3202、JB/T8937
3、壓力、溫度等級：ANSI B16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗：API598、JB/T9092
5、配管法蘭：JB/T74~90、GB/T9112-9124、HG20592~20635、SH3406、ANSI B 16.5、DIN2543-2548、GB/T13402、API605、ASMEB16.47
良工對夾式止回閥外形鏈接尺寸：
公稱通徑DN(mm) | L(mm) | H(mm) | D（mm） | |
1.0MPa | 1.6MPa | |||
50 | 43 | 60 | 105 | 105 |
65 | 46 | 73 | 124 | 124 |
80 | 64 | 89 | 142 | 142 |
100 | 64 | 110 | 162 | 162 |
125 | 70 | 141 | 192 | 192 |
150 | 76 | 168 | 218 | 218 |
200 | 89 | 219 | 272 | 273 |
250 | 114 | 273 | 328 | 328 |
300 | 114 | 324 | 378 | 384 |
350 | 127 | 356 | 438 | 444 |
400 | 140 | 418 | 489 | 495 |
450 | 152 | 457 | 540 | 555 |
