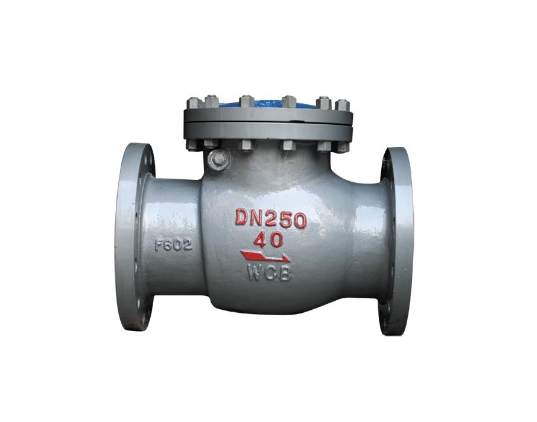

上海良工高壓止回閥概述：
法蘭連接的旋啟式止回閥適用于公稱壓力 PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。
上海良工高壓止回閥工作原理：
止回閥是靠啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
上海良工高壓止回閥結構特點
1.產品設計制造按GB12236設計標準，結構合理,密封可靠，外形美觀。
2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
4.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
6.銷軸與閥瓣連接采用內裝式的銷軸結構，減小外泄漏點，使用更可靠。
上海良工高壓止回閥技術參數：
型號 | 公稱壓力PN(Mpa) | 試驗壓力Ps(Mpa) | 適用溫度 | 適用介質 | ||
密度 | 氣密封 | 殼體 | ||||
H41Y-25I | 2.5 | 2.75 | 0.6 | 3.75 | ≤550 | 蒸汽、水、油品等 |
H41Y-40I | 4.0 | 4.4 | 0.6 | 6.0 | ||
H41Y-64I | 6.4 | 7.04 | 0.6 | 9.6 | ||
H41Y-100I | 10.0 | 11.0 | 0.6 | 15.0 | ||
H41Y-25P | 2.5 | 2.75 | 0.6 | 3.75 | ≤150 | 弱腐蝕性介質 |
H41Y-40P | 4.0 | 4.4 | 0.6 | 6.0 | ||
H41Y-64P | 6.4 | 7.04 | 0.6 | 9.6 | ||
H41Y-100P | 10.0 | 11.0 | 0.6 | 15.0 | ||
上海良工高壓止回閥外形鏈接尺寸：
公稱通徑DN（mm） | 尺寸 | 重量 | ||||||||
L | D | D1 | D2 | ·b | f | Z–φd | H | D3 | ||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 | 100 | - | 5 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4–φ14 | 105 | - | 7 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4–φ14 | 115 | 110 | 9 |
32 | 190 | 135 | 100 | 78 | 18 | 2 | 4–φ18 | 120 | 120 | 10 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-φ18 | 140 | 135 | 15 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 150 | 150 | 20 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-φ18 | 160 | 175 | 25 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 175 | 200 | 32 |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 200 | 230 | 57 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 | 230 | 273 | - |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 265 | 330 | - |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 300 | 365 | - |
