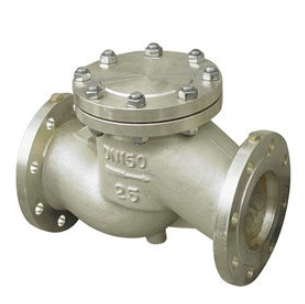

良工氧氣止回閥概述：
氧氣止回閥是氧氣管網閥門的一種。它除了具有普通球閥功能外還具有阻燃性好,導電性能好,傳熱快,結構緊湊,防油,安全可靠等特點.隨著冶金工業的發展。氧氣閘閥、氧氣球閥與氧氣截止閥、氧氣止回閥等一起被廣泛應用于鋼鐵,冶金,醫藥,化工等行業.
良工氧氣止回閥主要性能規范:
公稱壓力Mpa：1.6、2.5、4.0
水壓強度試驗壓力Mpa：2.4、3.75、6
水壓密封試驗壓力Mpa：1.76、2.75、4.4
氣壓強度試驗壓力Mpa： 1.76、2.75、 4.4
氣壓密封試驗壓力Mpa：1.76、2.75、4.4
工作溫度：-20~150℃
適用介質：氧氣、氮?dú)狻⒖諝獾?/span>
良工氧氣止回閥技術參數：
公稱通徑（DN） | 15－600 | |||
公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | |
試驗壓力 | 強度 | 2.4 | 3.75 | 6.0 |
密封 | 1.76 | 2.75 | 4.4 | |
適用溫度 | -20℃－200℃ | |||
適用介質 | 氧氣 | |||
閥體 | 硅黃銅、不銹鋼 | |||
閥芯 | 銅、不銹鋼 | |||
填料 | 聚四氟乙烯 | |||
產品型號 | Hy41W－16T/P、Hy41W－25T/P、Hy41W－40T/P | |||
良工氧氣止回閥外形鏈接尺寸：
型號 | 公稱通徑 | 尺寸㎜ | ||||||
L | D | D1 | D2 | Z-фd | b | H | ||
Hy41W-16T | 15 | 130 | 95 | 65 | 45 | 4-ф14 | 14 | 77 |
20 | 150 | 105 | 75 | 55 | 4-ф14 | 14 | 77 | |
25 | 160 | 115 | 85 | 65 | 4-ф14 | 16 | 80 | |
32 | 180 | 135 | 100 | 78 | 4-ф18 | 16 | 85 | |
40 | 200 | 145 | 110 | 85 | 4-ф18 | 16 | 95 | |
50 | 230 | 160 | 125 | 100 | 4-ф18 | 16 | 105 | |
65 | 290 | 180 | 145 | 120 | 4-ф18 | 18 | 120 | |
80 | 310 | 195 | 160 | 135 | 8-ф18 | 20 | 130 | |
100 | 350 | 215 | 180 | 155 | 8-ф18 | 20 | 140 | |
125 | 400 | 245 | 210 | 185 | 8-ф18 | 22 | 155 | |
150 | 480 | 280 | 240 | 210 | 8-ф23 | 24 | 180 | |
200 | 600 | 335 | 295 | 265 | 12-ф23 | 26 | 215 | |
Hy41W-25T | 15 | 130 | 95 | 65 | 45 | 4-ф14 | 16 | 77 |
20 | 150 | 105 | 75 | 55 | 4-ф14 | 16 | 77 | |
25 | 160 | 115 | 85 | 65 | 4-ф14 | 16 | 80 | |
32 | 180 | 135 | 100 | 78 | 4-ф18 | 18 | 85 | |
40 | 200 | 145 | 110 | 85 | 4-ф18 | 18 | 95 | |
50 | 230 | 160 | 125 | 100 | 4-ф18 | 20 | 105 | |
65 | 290 | 180 | 145 | 120 | 8-ф18 | 22 | 120 | |
80 | 310 | 195 | 160 | 135 | 8-ф18 | 22 | 130 | |
100 | 350 | 230 | 190 | 160 | 8-ф23 | 24 | 140 | |
125 | 400 | 270 | 220 | 188 | 8-ф25 | 28 | 155 | |
150 | 480 | 300 | 250 | 218 | 8-ф25 | 30 | 180 | |
200 | 600 | 360 | 310 | 278 | 12-ф30 | 34 | 215 | |
