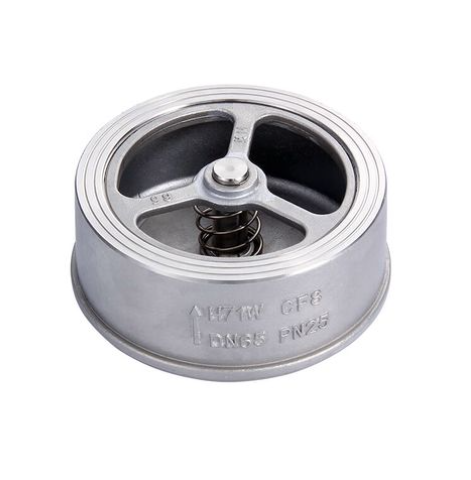

良工閥門不銹鋼對夾升降式止回閥

良工閥門不銹鋼對夾升降式止回閥介紹：H71W對夾升降式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合。水平或垂直安裝于管路系統，以免介質倒流。結構長度短，體積小、重量輕，閥瓣關閉快，水錘壓力小。良工閥門不銹鋼對夾升降

在線咨詢全國熱線
13295105805

良工閥門不銹鋼對夾升降式止回閥介紹：

H71W對夾升降式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合。水平或垂直安裝于管路系統，以免介質倒流。結構長度短，體積小、重量輕，閥瓣關閉快，水錘壓力小。

良工閥門不銹鋼對夾升降式止回閥鏈接尺寸：

公稱通徑DN	尺寸（mm）
公稱通徑DN	L	D	D1	D2	D3	D4
15	16	52	15	24	31	40
20	19	62	19	30	40	50
25	22	72	24	35	47	58
32	28	83	31	46	56	68
40	32	93	39	55	66	78
50	40	108	48	65	78	90
65	46	128	62	80	95	110
80	50	142	76	96	110	128
100	60	162	95	115	132	150

良工閥門不銹鋼對夾升降式止回閥技術參數：

公稱壓力	試驗壓力		工作溫度	適用溫度
	殼體	密封
1.6Mpa	2.4Mpa	1.76Mpa	≤235℃	水、蒸氣、油品等
2.5Mpa	3.75Mpa	2.75Mpa	≤235℃
			≤300℃
			≤200℃	硝酸等腐蝕性介質
4.0Mpa	6.0Mpa	4.4Mpa	≤300℃
			≤200℃	水、蒸氣

良工閥門不銹鋼對夾升降式止回閥
