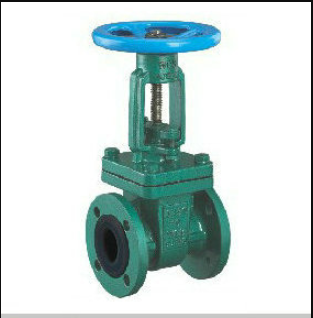

良工襯膠閘閥

良工襯膠閘閥概述：Z41J襯膠閘閥結構采用全新設計，腔內所有零部件均采用丁晴橡膠結構，解決了普通閘閥顆粒，纖維狀介質沉積在螺桿槽內引起的，操作不便或卡死等現象，襯膠閘閥安位置不受任何限制。襯膠閘閥廣泛應用于化工，石油，天然氣，環保，城市管道，燃氣管線等工業部門，介質的流向不受限制，全開時，密封面受工作介

在線咨詢全國熱線
13295105805

良工襯膠閘閥概述：

Z41J襯膠閘閥結構采用全新設計，腔內所有零部件均采用丁晴橡膠結構，解決了普通閘閥顆粒，纖維狀介質沉積在螺桿槽內引起的，操作不便或卡死等現象，襯膠閘閥安位置不受任何限制。襯膠閘閥廣泛應用于化工，石油，天然氣，環保，城市管道，燃氣管線等工業部門，介質的流向不受限制，全開時，密封面受工作介質的沖蝕比截止閥小，體形比較簡單，鑄造工藝性較好.

良工襯膠閘閥特點：

A 產品連接件少，整體鋼性好。

B 截流速度快。

C 開度限位機構方便，靈活，精確。

D 體形小巧，外形美觀。

E 操作簡單，省力，維修方便。

F 流體阻力小，密封面受介質的沖蝕小。

G 介質流向不愛限制，不擾流，不降低壓力。

良工襯膠閘閥外形鏈接尺寸：

公稱通徑DN(mm)	主要外形尺寸及連接尺寸(mm)
公稱通徑DN(mm)	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	14	2	4-Φ14	220	240	120
20	150	105	75	55	14	2	4-Φ14	255	284	140
25	160	115	85	65	14	2	4-Φ14	275	303	160
32	180	135	100	78	16	2	4-Φ18	280	321	180
40	200	145	110	85	16	3	4-Φ18	300	352	200
50	250	160	125	100	16	3	4-Φ18	358	438	240
65	265	180	145	120	18	3	4-Φ18	375	450	240
80	280	195	160	135	20	3	8-Φ18	433	528	280
100	300	215	180	155	20	3	8-Φ18	502	620	320
125	325	245	210	185	22	3	8-Φ18	612	753	360
150	350	280	240	210	24	3	12-Φ23	676	847	360
200	400	335	295	265	26	3	12-Φ25	820	1039	400
250	450	405	355	320	30	3	12-Φ25	969	1245	450
300	500	460	410	375	30	3	12-Φ25	1142	1472	560
350	550	520	470	435	34	4	16-Φ25	1280	1450	640
400	600	580	525	485	36	4	16-Φ30	1452	1887	640
450	650	640	585	545	38	4	20-Φ30	1541	2011	720
500	700	705	650	608	42	4	20-Φ34	1676	2181	720
