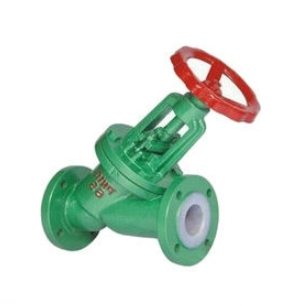

良工閥門襯氟直流式截止閥概述：
襯氟直流式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。 襯氟直流式截止閥只適用于全開和全關，不允許作調節和節流。“襯氟直流式截止閥”屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關“襯氟直流式截止閥”的力比開“襯氟直流式截止閥”的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
良工閥門襯氟直流式截止閥性能參數：
公稱壓力 | PN1.6MPa | |
強度試驗(Ps) | 密封耐壓 | PN1.6MPa |
閥體耐壓 | PN2.4MPa | |
工作壓力 | PN1.6MPa | |
使用溫度 | J45F2-1.6 | -50°C-+120°C |
J45F46-1.6 | -50°C-+120°C | |
適用介質 | 強腐蝕性介質 | |
良工閥門襯氟直流式截止閥外形鏈接尺寸：
公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||||||
L | D | D1 | D2 | b | f | d | z | D0 | H | H1 | |
25 | 160 | 115 | 85 | 65 | 18 | 3 | 14 | 4 | 100 | 220 | 236 |
32 | 180 | 135 | 100 | 78 | 18 | 3 | 18 | 4 | 120 | 251 | 273 |
40 | 200 | 145 | 110 | 85 | 20 | 3 | 18 | 4 | 140 | 283 | 306 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 18 | 4 | 160 | 316 | 344 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 18 | 4 | 180 | 353 | 383 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 18 | 8 | 200 | 437 | 479 |
100 | 350 | 215 | 180 | 150 | 24 | 3 | 18 | 8 | 240 | 479 | 529 |
125 | 400 | 245 | 210 | 180 | 26 | 3 | 18 | 8 | 280 | 542 | 608 |
150 | 480 | 280 | 240 | 210 | 28 | 4 | 23 | 8 | 320 | 605 | 680 |
200 | 600 | 335 | 295 | 265 | 30 | 4 | 23 | 12 | 360 | 650 | 755 |
