保溫球閥工作原理【圖】

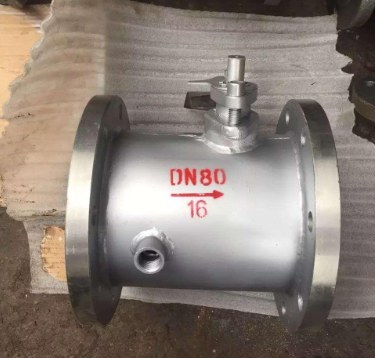

保溫球閥是一種特殊的球閥，它具有良好的保溫性能，通過夾套層輸送高溫蒸汽或者高溫導熱油，可以有效地防止熱能的損失，起到保溫效果，從而使介質不易固化，結晶。

保溫球閥開啟過程原理：

1 在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

2 當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3 閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4 直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

保溫球閥關閉過程原理

1 關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2 繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4 手輪轉動的 幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

保溫球閥是一種高效、可靠的調節閥，它具有良好的保溫性能，可以有效地防止熱能的損失，從而節約能源，廣泛應用于石油、化工、電力、冶金、制藥、食品等行業，可以滿足不同的工況要求。但是，在使用保溫球閥時，應注意安裝規范，以確保閥門的正確安裝，以及定期檢查和維護，以確保閥門的正常工作。 本文有良工閥門小編整理發布。
